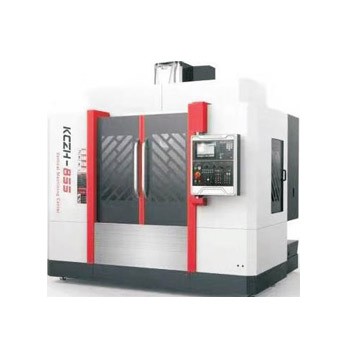

重型三线轨立式加工中心系列
  • 重型三线轨立式加工中心系列

重型三线轨立式加工中心系列

适用领域:模具、航空航天、汽车等行业。机床总体结构布局经过优化设计:底座、鞍座、立柱三大件根据重载切削机型设计,主要大件 如立柱、滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构,并布置有足够加强筋板, 采用高强度铸铁铸造,并经时效处理。

重型三线轨立式加工中心系列技术参数


产品型号

KCZH-VMC855

KCZH-VMC966

KCZH-VMC1165

KCZH-VMC1265

KCZH-VMC1470

KCZH-VMC1580

工作台面尺寸mm

1000*550

1000×600

1200*600

1350*600

1600*700

1700*800

X向行程mm

820

900

1100

1200

1400

1500

Y向行程mm

550

650

650

650

700

800

Z向行程mm

550

600

600

600

700

700

主轴端面至工作台台面距离mm

130-680

130730

130-730

130-730

150-850

150-850

主轴中心到立柱导轨面距离mm

640

710

710

710

800

900

工作台T型槽(数目-尺寸*间距)

5*18*100

5-18*100

5-18*100

5-18*100

5*18*125

5*18*140

主轴规格(规格—转速—传动方式)

BT40-8000-皮带

BT40-8000-皮带

BT40-8000-皮带

BT40-8000-皮带

BT50-6000-皮带

BT50-6000-皮带

X,Y,Z轴丝杆规格mm

4012/4010

4012/4010

4012/4010

4010

5010

5010

X、Y、Z最快移动速度(m/min)

36 / 36 / 36

36 / 36 / 36

36 / 36 / 36

30 / 30 / 30

24 / 24 / 20

24 / 24 / 20

切削进给速度mm

0-10000

0-10000

0-10000

0-10000

0-10000

0-10000

定位精度mm

±000.5

±000.5

±000.5

±000.5

±000.8

±000.8

重复定位精度mm

±0.003

±0.003

±0.003

±0.003

±0.005

±0.005

X向线轨规格

35滚柱,四滑块

45滚柱,滑块

45滚柱,滑块

45滚柱,滑块

45滚柱,滑块

45滚柱,滑块

Y向线轨规格

45滚柱,四滑块

45滚柱,四滑块

45滚柱,四滑块

45滚柱,四滑块

45滚柱,滑块

45滚柱,滑块

Z向线轨规格

45滚柱,六滑块

45滚柱,六滑块

45滚柱,六滑块

45滚柱,六滑块

55滚柱,六滑块

55滚柱,六滑块

X、Y、Z电机联接方式

直联

直联

直联

直联

直联

直联

推荐选用X.Y.Z轴电机参数(KW

3 / 3 / 3

3 / 3 / 3

3 / 3 / 3

3 / 3 / 3

4 / 4 / 4

4 / 4 / 4

主电机功率(KW)

7.5

11KW

11KW

11KW

15KW

15

工作台承重约(KG)

600

700Kg

800

1000

800

1200

机重约(T)

5.2

6.6

7

7.5

10

10.8


机床特点:

  • 机床总体结构布局经过优化设计:底座、鞍座、立柱三大件根据重载切削机型设计,主要大件如立柱、滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构,并布置有足够加强筋板,采用高强度铸铁铸造,并经时效处理,保证整机具有足够的强度、刚性和稳定性。使之适合于低速强力切削、高速精密切削,极大地提高加工效率,提高机床加工产品的兼容性。


  • 三轴导轨跨距加大,三轴导轨采用重载高速型导轨设计,Y/Z轴导轨加宽,大量采用六滑块结构设计,导轨强度可抗重切削。


  • Z轴可采用氮气平衡,可实现Z轴快速位移的稳定性和保障3D加工时加工精度。


  • 主轴转速高,切削进给快,加工范围大,加工精度高;兼顾了零件机的高速加工和模具机的重切削功能。


适用领域:模具、航空航天、汽车等行业。
