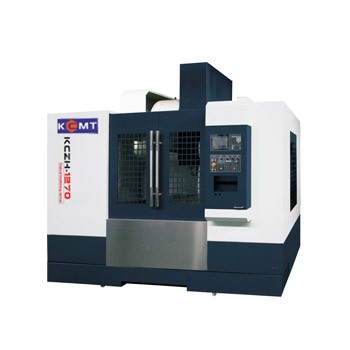

滑动导轨系列立式加工中心主要技术参数
|
机型 |
KCZH-650 |
KCZH-750 |
KCZH-850 |
KCZH-850B |
KCZH-1270 |
|
工作台面尺寸 |
420*800 |
450*900 |
460*950 |
500*1050 |
700*1360 |
|
左右行程(X) |
650 |
750 |
800 |
800 |
1200 |
|
前后行程(Y) |
400 |
450 |
500 |
500 |
700 |
|
上下行程(Z) |
480 |
500 |
550 |
550 |
600 |
|
主轴中心至立柱导轨距离 |
480 |
520 |
550 |
550 |
785 |
|
主轴端面至工作台面距离 |
80-560 |
180-680 |
105-655 |
105-655 |
150-750 |
|
工作台T型槽（数目-尺寸*间距） |
3-18*135 |
3-18*150 |
3-18*150 |
5-18*90 |
5-18*152.5 |
|
主轴锥孔（型号/安装尺寸） |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT50/ Ø155 |
|
主轴转速（rpm） |
8000 |
8000 |
8000 |
8000 |
8000 |
|
X.Y轴滚珠丝杆规格 |
3206 |
4010 |
4010 |
4010 |
5010 |
|
Z轴滚珠丝杆规格 |
3206 |
4010 |
4010 |
4010 |
5010 |
|
X.Y.Z电机联接方式 |
直联 |
直联 |
直联 |
直联 |
直联 |
|
推荐选用主电机参数（功率KW） |
5.5 |
5.5~7.5 |
5.5~7.5 |
5.5~7.5 |
11~15 |
|
选用XYZ向电机参数（≥额定扭矩NM） |
8、10、10 |
10、12、12 |
10、12、12 |
10、12、12 |
16、20、20 |
|
X、Y、Z瞬间快移速度（m/min） |
14、14、16 |
14、14、16 |
14、14、16 |
10、10、12 |
|
|
定位精度（mm） |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重复定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
工作台承重 |
600 Kg |
600 Kg |
600 Kg |
600 Kg |
1000 Kg |
|
机重约 |
4.5T |
5T |
5T |
5T |
9T |
|
外形尺寸 |
2400*2200*2500 |
2700*2500*2750 |
2700*2500*2750 |
2700*2500*2750 |
3600*3000*2750 |
|
机型 |
KCZH-1370
|
KCZH-1580 |
KCZH-1690
|
KCZH-1890
|
KCZH-1890B
|
|
工作台面尺寸 |
710*1400 |
800*1700 |
900*1800 |
900*2000 |
900*2000 |
|
左右行程(X) |
1300 |
1500 |
1600 |
1800 |
1800 |
|
前后行程(Y) |
700 |
800 |
900 |
900 |
900 |
|
上下行程(Z) |
650 |
700 |
680 |
680 |
800 |
|
主轴中心至立柱导轨距离 |
785 |
810 |
950 |
950 |
950 |
|
主轴端面至工作台面距离 |
150-800 |
170-870 |
160-840 |
160-840 |
160-960 |
|
工作台T型槽 （数目-尺寸*间距） |
5-18*152.5 |
5-22*135 |
5-22*165 |
5-22*165 |
5-22*165 |
|
主轴锥孔 （型号/安装尺寸） |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/Ø190 |
BT50/Ø190 |
BT50/Ø190 |
|
主轴转速 (rpm) |
8000 |
8000 |
8000 |
8000 |
8000 |
|
X.Y轴滚珠丝杆规格 |
5010 |
6310 |
5508 |
5512 |
5512 |
|
Z轴滚珠丝杆规格 |
5010 |
5010 |
5508 |
5512 |
5512 |
|
X.Y.Z电机联接方式 |
直联 |
直联 |
直联 |
直联 |
直联 |
|
推荐选用主电机参数（功率KW） |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
选用XYZ向电机参数（≥额定扭矩NM） |
16、20、20 |
24、26、26 |
24、30、30 |
26、30、30 |
26、30、30 |
|
X、Y、Z瞬间快移速度（m/min） |
10、10、12 |
10、10、12 |
|||
|
定位精度（mm） |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重复定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
工作台承重 |
1000Kg |
1500 Kg |
1600Kg |
1600Kg |
1600Kg |
|
机重约 |
10T |
12T |
13T |
14T |
14T |
|
外形尺寸 |
3700*3000*3100 |
4300*3200*3300 |
4400*3500*3400 |
4600*3600*3500 |
4600*3600*3500 |
机床特点：
l 所有铸件均采用树脂砂铸造，主要大件如立柱、滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构，并布置有足够加强筋板，采用高强度铸铁铸造，并经时效处理，保证整机具有足够的强度、刚性和稳定性。
l 硬轨与耐磨贴塑软带组合的结构形式，矩形硬轨的表面硬度应保持在HRC48以上；导轨强度可抗重切削。
l Z轴采用氮气平衡，可实现Z轴快速位移的稳定性和保障3D加工时加工精度。
l 台湾原装刀臂式刀库,刀库容量满足常用加工所需；
l 采用10L储气罐，在气压不足或起源异常时保障刀库正常执行换刀程序。
适用领域：家电、汽车模具、医疗器材、汽车、航空航天。
