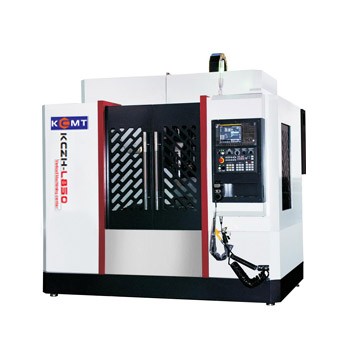

两轴线轨系列立式加工中心主要技术参数
|
|||||
|
单位：mm 机型 |
KCZH-L650 |
KCZH-L850 |
KCZH-L850B |
KCZH-L1060 |
KCZH-L1270 |
|
工作台面尺寸 |
500×800 |
500×1000 |
550×1000 |
600×1300 |
700×1360 |
|
左右行程(X) |
600 |
800 |
800 |
1000 |
1200 |
|
前后行程(Y) |
500 |
500 |
500 |
600 |
700 |
|
上下行程(Z) |
500 |
500 |
500 |
600 |
600 |
|
主轴中心至立柱导轨距离 |
560 |
560 |
599 |
655 |
785 |
|
主轴端面至工作台面距离 |
110-610 |
110-610 |
160-660 |
70-670 |
87-687 |
|
工作台T型槽（数目-尺寸×间距） |
3-18×144 |
5-18×90 |
5-18×100 |
5-18×100 |
5-18×122 |
|
主轴锥孔 （型号/安装尺寸） |
BT40/ Ø130 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT50/ Ø155 |
|
主轴转速 |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
|
X.Y.Z轴滚珠丝杆规格 |
4012 |
4012 |
4516/4516/4512 |
4012 |
5010 |
|
X.Y.Z轴快速移动速度（m/min） |
24、24、18 |
24、24、18 |
24、24、18 |
24、24、18 |
24、24、18 |
|
定位精度（mm） |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重复定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
X轴线轨规格 |
MSA35LA |
MSA35LA |
MSA35E |
MSA45LA |
MSA55LS |
|
Y轴线轨规格 |
MSA35LA |
MSA45LA |
MSA45A |
MSA55LA |
MSA45LS（四轨） |
|
Z轴线轨规格 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
|
X.Y.Z电机联接方式 |
直联 |
直联 |
直联 |
直联 |
直联 |
|
推荐选用主电机参数（功率KW） |
5.5 |
7.5 |
7.5 |
7.5 |
11~15 |
|
床身垫块高度 |
30 |
30 |
30 |
50 |
30 |
|
工作台承重 |
350 Kg |
450 Kg |
600 Kg |
800Kg |
1000Kg |
|
机重约 |
4.5T |
5T |
6T |
8T |
9T |
|
外形尺寸 |
2400*2200*2500 |
2700*2500*2750 |
2700*2500*2750 |
3300*2650*2850 |
3600*3000*2750 |
|
两轴线轨系列立式加工中心主要技术参数 |
|||||
|
单位：mm 机型 |
KCZH-L1370 |
KCZH-L1580 |
KCZH-L1690 |
KCZH-L1890 |
KCZH-L1890B |
|
工作台面尺寸 |
700×1500 |
800×1700 |
900×1800 |
900×2000 |
900×2000 |
|
左右行程(X) |
1300 |
1500 |
1600 |
1800 |
1800 |
|
前后行程(Y) |
700 |
800 |
900 |
900 |
900 |
|
上下行程(Z) |
700 |
700 |
600 |
600 |
720 |
|
主轴中心至立柱导轨距离 |
757 |
810 |
950 |
950 |
950 |
|
主轴端面至工作台面距离 |
190-890 |
130-830 |
160-760 |
160-760 |
160-880 |
|
工作台T型槽（数目-尺寸×间距） |
5-18×135 |
5-22×140 |
5-22×165 |
5-22×165 |
5-22×165 |
|
主轴锥孔 （型号/安装尺寸） |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/ Ø190 |
BT50/ Ø190 |
BT50/Ø190 |
|
主轴转速 |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000 |
|
X.Y.Z轴滚珠丝杆规格 |
5010 |
6310、6310、5010 |
5512 |
5512 |
5512 |
|
X.Y.Z轴快速移动速度（m/min） |
24、24、18 |
20、20、15 |
20、20、15 |
20、20、15 |
20、20、15 |
|
定位精度（mm） |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
+0.008 |
|
重复定位精度 （mm） |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
+0.005 |
|
X轴线轨规格 |
MSA45LS(三滑块) |
MSA55LS(三滑块) |
MSA55LS(三滑块) |
MSA55LS(三滑块) |
MSA55LS(三滑块) |
|
Y轴线轨规格 |
MSA45LS（四轨） |
MSA45LS（四轨） |
MSA45LS(四轨) |
MSA45LS(四轨) |
MSA45LS(四轨) |
|
Z轴线轨规格 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
滑动导轨 |
|
X.Y.Z电机联接方式 |
直联 |
直联 |
直联 |
直联 |
直联 |
|
推荐选用主电机参数（功率KW） |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
床身垫块高度 |
30 |
65 |
30 |
30 |
26、30、30 |
|
工作台承重 |
1000Kg |
1500Kg |
1600 Kg |
1600 Kg |
1600Kg |
|
光机净重约 |
10T |
12T |
13T |
14T |
14T |
|
外形尺寸 |
3700*3000*3100 |
4300*3200*3300 |
4400*3500*3400 |
4600*3600*3500 |
4600*3600*3500 |
机床特点：
l X/Y轴采用P级精度滚柱型高速导轨，实现零件加工时的快速位移；
l Z导轨均采用矩形硬轨与耐磨贴塑软带组合的结构形式，矩形硬轨的表面硬度应保持在HRC48以上；导轨强度好，可保障重切削时整体结构稳定性；
l 台湾原装刀臂式刀库BT40-24T,刀库容量满足常用加工所需；
l 采用10L储气罐，在气压不足或起源异常时保障刀库正常执行换刀程序。
l 机床总体结构布局的刚性设计技术与大型部件快速移动的控制技术，保证机床的精度和稳定可靠性。
适用领域：汽车、家电、五金零部件、模具。
