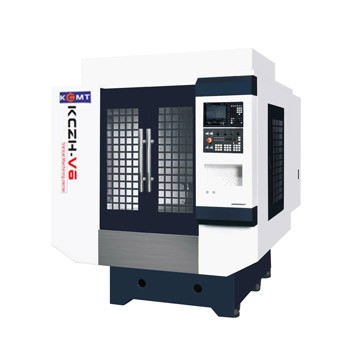

高速三轴线轨立式高速加工中心系列
  • 高速三轴线轨立式高速加工中心系列

高速三轴线轨立式高速加工中心系列

适用领域:3C、精密五金零部件、航空航天、汽车等行业。三轴采用高速静音丝杆和导轨,高速加工过程中发热小,精度保持性好;主轴可选配10000转皮带式或直联12000-15000转;超宽底座和超大“人”字形设计,确保机床在高速位移的稳定性;


V系列高速三轴线轨立式高速加工中心主要技术参数

项目



机型

KCZH-V5

KCZH-V6

KCZH-V8

KCZH-V10

工作台面尺寸mm

420×700

420×700

450×900

600×1300

X轴行程mm

550

600

800

1000

Y轴行程mm

400

400

500

600

Z轴行程mm

450

420

500

600

主轴中心至立柱导轨滑块安装面距离

453

456

524

660

主轴端面至工作台面距离mm

110-560

170-590

170-670

170-770

工作台T型槽(数目-尺寸*间距)

3-14×100

3-18×125

3-18×130

5-18×100

主轴锥孔(型号/安装尺寸)mm

BT40/ Ø120

BT40/ Ø120

BT40/ Ø140

BT40/ Ø150

主轴转速(rpm)

12000

12000

12000

12000

X.Y轴滚珠丝杆规格mm

3216

3216

3616

4016

Z轴滚珠丝杆规格mm

3216

3216

3616

4016

三轴快移速度m

48、48、48

48、48、48

48、48、48

48、48、48

切削进给速度mm

0-10000

0-10000

0-10000

0-10000

定位精度mm

±000.5

±000.5

±000.5

±000.5

重复定位精度mm

±0.003

±0.003

±0.003

±0.003

X轴线轨规格mm

MSA30S2

MSA30LA

MSR35LE

MSA45LA

Y轴线轨规格mm

MSA30S2

MSA30LA

MSR35LE

MSA55LA

Z轴线轨规格mm

MSA30S2

MSA35LS

MSR35SL

MSA55LS

X.Y.Z电机联接方式

直联

直联

直联

直联

主电机参数(功率KW)

5.5

5.5

7.5

7.5

XYZ向电机参数(功率KW)

1.5/1.5/2

2/2/3

2/2/3

3/3/3

工作台承重(kg)

300

300

500

800

机重约( T )

4

4

4.5

7

机床外形尺寸mm

2450*2100*2500

2450*2100*2500

2600*2300*2700

3200*2600*2900



机床特性:

三轴采用高速静音丝杆和导轨,高速加工过程中热小,精度保持性好

主轴可选配10000转皮带式或直联12000-15000

  超宽底座和超大“人”字形设计,确保机床在高速位移的稳定性

采用后排屑方式,整体占地面积小

运动部分的设计确保刚性的同时保证轻量化,保证机床的加速性能。



适用领域:3C、精密五金零部件、航空航天、汽车等行业。
